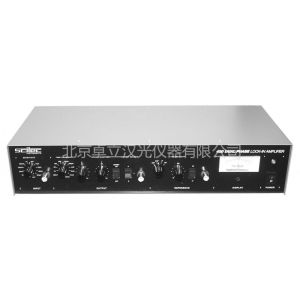

Model-420 型锁相放大器为英国Scitec 公司生产的模拟双相型锁相放大器。

输入信号通道
        输入信号通道是将输入信号放大到一个适合于解调器的值，在这整个过程中会用到高性能、低噪声、宽频带的放大器。仪器前面板上使用的BNC 输入接口允许差动式和单端式两种输入模式。该单元中的跳线设置项是允许BNC 接口, 或屏蔽后允许一个高阻抗的输入, 或低阻抗的输入或在单端操作模式下可直接接地。
        输入方式：从前面板BNC接口高（或低）阻抗差动式或单端式输入
        灵敏度：3μV到1V（1V输出）变换范围，1、3、10…步进式转换
        输入阻抗：1012Ω║1nF（DC Coupled）
        频率范围：10Hz到100kHz
        输出：±16V（输入保护电路启动前）；BNC输入接口经破坏性静电放电测试
        输入噪声电压：鉴于通常情况下锁相放大器制造商给出的噪声值都没有提供规范的定义，甚至是在表述锁相放大器时也没有真正意义上的定义，因此，Scitec Instruments公司不提供噪声值，并且其它制造商的相关数据单被认为是有误导性的。关于输入噪声值的更详细的资料信息可来函索取。
        增益准确度：1%
        增益稳定性：200ppm/°C
        动态储备：60dB（受限于10V的信号输入噪声电压）
解调器
Model 410型
信号输入平台中的输出信号利用一个宽带解调器覆盖原来的输入信号
Model 420型
信号输入平台中的输入信号利用两个宽带解调器生成X、Y两路信号这两个宽带解调器互成90°相位差
低通滤波器
Model 410型
从解调器中输出的信号首先要通过一个低通滤波器，放大后经由前面板BNC接口输出
时间常数：100μs到30s，（1、3、10…式步进）
输出：±1V（与满刻度输入相适应，包含电压不足保护电路）
补偿开关：满刻度时调节“开”或“关”
Model 420型
解调其中输出的X、Y信号首先各自通过一个低通滤波器，然后进行放大，***经由前面板BNC接口输出（输出前，X、Y信号通过公式R=                合成一个R值，即信号的振幅）
时间常数：100μs到30s，（1、3、10…式步进）
全部输出：±1V（与满刻度输入相适应，包含电压不足保护电路）
前面板输出：X、Y、R三档变换式输出
后面板输出：X、Y、R三路分别输出
补偿开关：X、Y信号满刻度时调节“开”或“关”
参考信道
    参考信号输入电路利用一个相位锁定回路（如：TTL脉冲、正弦波信号等）锁定信号在某一个范围之内，相位转换电路允许参考信号随与之相关联的信号输入进行变化，这样，与参考频率相同和参考频率倍数的频率信号能够被检测到。
● 频率范围：10Hz到100KHz
● 输入阻抗：5.6MΩ（AC 耦合）
● 触发：正弦：100mV rms min（15V）；脉冲：5V，95% (占
空比率)
● 相位控制：90°步进式调节及0~100°范围精细相位调节
装置
● 相位漂移：0.1°/°C
一般参数
● 电源：交流115V，230V; 50~60Hz; 10VA
● 外形尺寸：440(L)×87(W)×190(H)
● 使用温度范围：0~50°C
