| 加工定制：是 | 品牌：卓立汉光 | 型号：参考说明书 |
| 光源：参考技术参数 | 波长范围：参考技术参数nm | 焦距：参考技术参数mm |
| 外形尺寸：参考技术参数mm | 重量：参考说明书g | 适用范围：参考说明书 |
| 规格：参考说明书 |
特点
n 光谱范围广，灵敏度高，测量精准度高；
n 优良的机械和温度稳定性，***产品的一致性；
n 预留各种接口，兼容各种光谱设备, 稳定的光学性能，方便集成到系统中;
n 成本低，操作简单，是OEM应用的理想选择;
n 采用超环面影像校准设计，光谱影像校正，多通道光谱研究的解决方案
n ***杂散光抑制比（1*10-5）
n 双光栅塔轮设计，覆盖UV-VIS-IR全波段光谱范围，即插即用，只需零级校正，实验操作更加方便；
n 多种高性能的紫外-可见-红外探测器可选
n 多种附件可选，包括：滤光片轮、电动狭缝、电动快门、光纤等
n 可与光源、探测器自由组合，实现荧光、拉曼、透射/反射、吸收光谱及光源发射光谱测试。
Mercury Light Source 435.83 nm
FWHM: 0.15 nm
Peak wavelength: 435.80 nm
Grating: 1200 l/mm, Blaze@300 nm
规格参数表（@1200g/mm光栅）

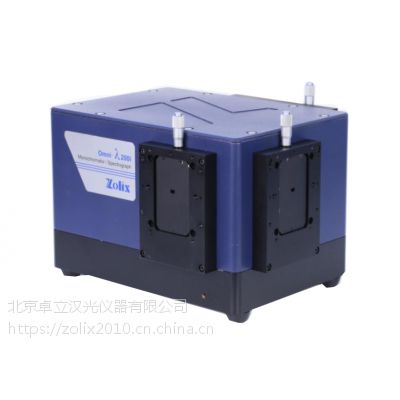

Omni-λ200i | |
焦距（mm） | 200 |
相对孔径 | f/3.5 |
光学结构 | C-T |
分辨率(nm)-PMT | 0.15 |
分辨率(nm)-CCD(26um) | 0.28 |
倒线色散(nm/mm) | 3.6 |
波长准确度(nm) | ±0.2 |
波长重复性(nm) | ±0.1 |
扫描步距(nm) | 0.01 |
杂散光 | 1×10-5 |
焦面尺寸(mm) | 30(w)×14 (h) |
光轴高度(mm) | 146 |
狭缝规格 | 缝宽：0.01-3mm连续手动可调，可选配自动狭缝；缝高：2，4，14mm可选 |
光栅尺寸(mm) | 50×50 |
光栅台 | 双光栅 |
外形尺寸(mm) | 300×216×213 |
重量(Kg) | 14 |
通讯接口 | USB2.0 |
光路示意图
选型表
型号 | 描述 |
Omni-λ2002i | 200mm焦距影像校正单色仪，侧入口、CCD侧出口、可同时安装两块光栅 |
Omni-λ2003i | 200mm焦距影像校正单色仪，侧入口、狭缝直出口、CCD侧出口、可同时安装两块光栅 |
Omni-λ2005i | 200mm焦距影像校正单色仪，侧入口、狭缝直出口、可同时安装两块光栅 |
Omni-λ2007i | 200mm焦距影像校正单色仪，侧入口、狭缝双出口、可同时安装两块光栅 |
光谱仪内部光学元件可实现镀银、镀金或紫外增强处理等特殊要求，欢迎洽询。
CCD单次摄谱范围
型号 | 光栅（g/mm） | 倒线色散（nm/mm） | 分辨率(nm)-CCD（26um） | 分辨率(nm)-PMT | 单次摄谱范围(nm)@ 30mm CCD |
Omni-λ200i | 3600 | 1 | 0.1 | 0.05 | 30 |
2400 | 1.4 | 0.14 | 0.08 | 42 | |
1800 | 2.16 | 0.2 | 0.1 | 64 | |
1200 | 3.6 | 0.28 | 0.15 | 108 | |
900 | 4.96 | 0.4 | 0.2 | 148 | |
600 | 7.68 | 0.56 | 0.3 | 230 | |
300 | 15.77 | 1.12 | 0.6 | 473 | |
150 | 31.89 | 2.24 | 1.2 | 956 |
★表中3600刻线光栅计算值对应的参考波长为253.65nm，其余刻线光栅计算值对应的参考波长为435.83nm。
Omni-λ200i 光谱仪入口配件选型：
Omni-λ200i 光谱仪出口配件选型：
Omni-λ200i 光谱仪出口配件选型：
附件选型表
型号 | 描述 |
SD25 | 六档滤光片轮，不含滤光片，可安装滤光片直径：25mm |
EMSLIT | 电动狭缝-入射缝 |
OMSLIT | 电动狭缝-出射缝 |
BFC-441 | 光谱仪光纤束连接器（13mm直径接口） |
BFC-442 | 光谱仪光纤束连接器（SMA905接口） |
BFC-443 | 光谱仪光纤束连接器（10mm直径接口） |
BFC-447 | 谱仪-光纤连接器（适合13mm圆柱接口，10mm圆柱接口，SMA905接口） |
SHT-9002 | 侧入口可接电子快门 |
