| 加工定制：是 | 型号：DOP系列 | 材质：BK7 |
| 品牌：SIGMA KOKI | 外形尺寸：参考技术参数mm | 适用范围：参考技术参数 |
| 装箱数：参考技术参数 | 规格：参考技术参数 |

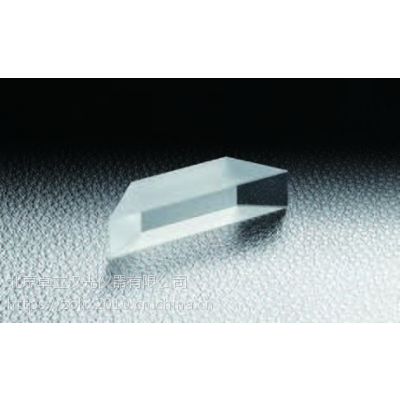

日本SIGMA KOKI道威棱镜
通过道威棱镜观察图像时，图像呈现上下颠倒。而且旋转道威棱镜时，图像的旋转量为2倍。用于需要旋转调节图像等的用途。
· 经过精密加工，几乎没有光轴的偏离。
· 为了使像的口径（A×B）完整，不产生缺损地精密设计·加工长度（D）。
· 另外备有可用于激光实验等的面型精度λ/4型。
日本SIGMA KOKI道威棱镜共同指标
功能说明图
注意
?旋转道威棱镜得到正立图像时，正立图像的左右呈镜面对称。
?使用道威棱镜的高倍观察系统中，可能会存在色差。
?由于实际测量D尺寸时内含倒角，会比目录产品尺寸短一些。尺寸公差依据底面和2个斜面组成的梯形的底边长定义。
?棱镜的底面（无镀膜面）弄脏时，观察图像上有时会映有污渍。请不要使棱镜的底面接触到任何物品。
日本SIGMA KOKI道威棱镜外形图
日本SIGMA KOKI道威棱镜技术指标
透过率波长特性（参考数据）
道威棱镜支架｜DBH
可以旋转道威棱镜的固定支架。元件的光轴和支架的旋转中心被调整在一起。
